中考物理电学中,电路图的画法和实物图的连接问题属于每年必考内容。
具体答题时应该注意以下问题:

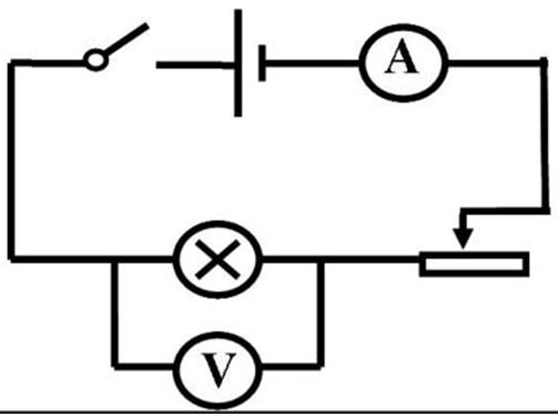

一、画电路图的注意事项:
1.电路图与实物元件的顺序要一致。
2.电路图要用规定的元件符号来画。
3.连线横平竖直,拐角处必须是直角。
4.元件不能画在拐角处。
5.导线与电路元件必须连接,不能断开。
6.交叉相联通的导线要加上实心的点。
二、连接实物图的注意事项:
1.实物电路图要用平滑的曲线连接,不可用折线。
2.导线要连接到接线柱上,不能凭空连到+号或者—号上,也不允许连接到滑动变阻器的腿或者滑片上,连线不允许交叉。
3.电流表、电压表的正负接线柱必须正进负出。
4.电流表、电压表的量程要根据电路中的最大电流和电源电压来选择。
5.滑动变阻器一定还要“一上一下”连接接线柱。
6.不能把电流表直接并联到电源两极上。

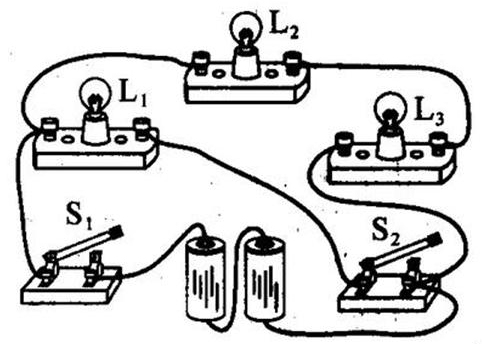

实物图连接
